美国H-J套管设计的最新动向

　　美国H-J公司EMEA & Asia 销售经理Xavier Pinol和 Europe 销售经理Sebastian Miranda, 讨论为风力涡轮机中压变压器应用定制套管设计的重要性。

• 随着技术的发展并且由于中压变压器位于发电机旁边的涡轮机舱中，拥有合适的变压器套管比以往任何时候都更加重要。
• 更高的环境温度、更高的变压器绝缘温度、频繁的振动、更小的空间和昂贵的维修费用最终成为套管设计的关键因素。
• 幸运的是，环氧树脂套管可以适应各种应用。 涡轮机制造商、变压器制造商和套管制造商的共同努力可以带来成功的设计。
• 为了有效地验证新的套管设计，必须有一个内部高压试验室，能够处理所需的大量测试，最初可以用于研发，之后用于产品质检。

　　以下是潜在的套管定制的概述：



　　从绕组到套管的内部接线端子

　　具有更高功率更小尺寸变压器设计的对定制内部接线端提出了要求，允许变压器制造商优化他们的设计。 典型的端子可以包括铣削平面、铲形或螺纹，并且可以调整厚度。 孔的大小、形状和数量可以适应变压器的内部连接需求，以及可以旋转甚至偏移的铲形方向。

　　

从绕组到套管的内部接线端子， 7500A 低压套管系列

　　从发电机到套管的外部接线端子

　　发电机制造商在优化机舱内的空间和定义与变压器的最佳连接机制时面临着几个挑战，例如柔性连接器、固定铜排、快速连接盒等。 外部接线端子可根据应用轻松定制，以满足空间和连接要求。

　　

从发电机到套管的外部接线端子， 7500A 低压套管系列

　　

定制化产品示例， 7500A 低压套管系列

　　环氧树脂本体和端子的紧凑尺寸

　　除了接线端子，与其他绝缘选项相比，环氧树脂套管的主体和结构要紧凑得多。 铸造工艺允许在所有应用的套管设计中发挥最大的创造性。

　　

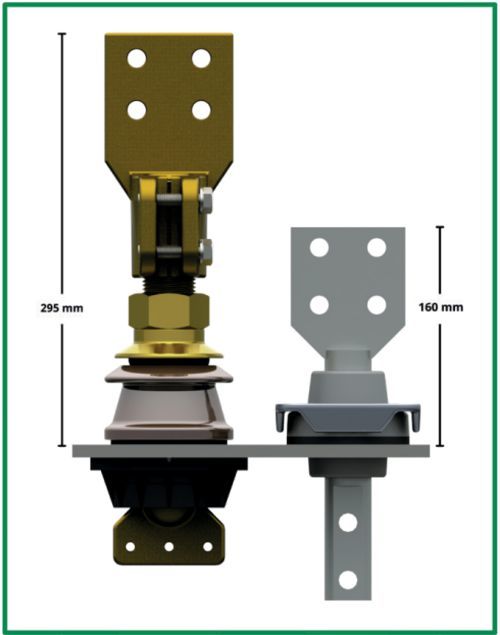

瓷套管和环氧树脂套管的比较。

相同的额定参数 1.2kV, 2000A, 30kV BIL



　　轻松满足适宜的额定电流

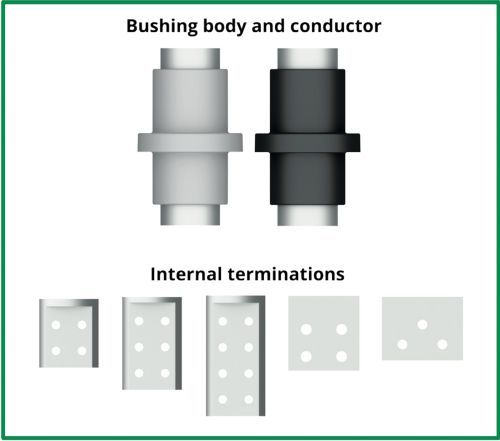

　　广泛的套管主体和导体配置组合可用于各种电压等级和电流额定值。 电气额定值根据每个客户的特定需求进行调整，而不是客户调整到固定的产品组合。 低压套管设计范围从 30 安培到 10,000 安培，电压为 1.2kV、2.5kV、3.6kV 和 5kV。

　　

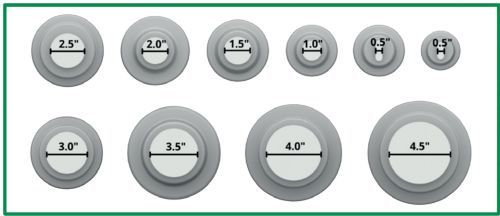

广泛的套管和导体产品组合，可提供高达 10.000A 的电流设计

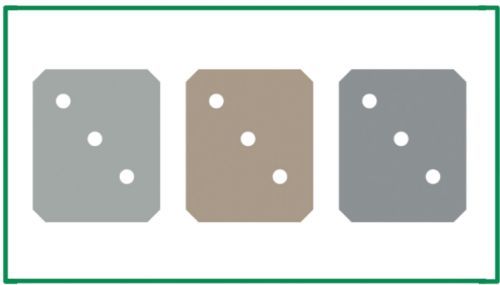

　　可提供镀锡、镀镍和镀银

　　为铜套管端子提供的标准解决方案是镀锡涂层。 它提供了良好的防腐蚀保护层，同时具有更好的接触表面。 另一种可用的涂层解决方案是镀镍，它不仅具有良好的耐腐蚀性，而且具有耐磨性。 最后，套管端子可以镀银，从而增强导电性，同时仍提供耐腐蚀性。

　　

环氧树脂套管的电镀选项



　　环氧树脂配方可用于室内和室外环境

　　我们专有的环氧树脂材料是独立设计和配制的，适用于室内和室外应用。

　　

用于室内和室外暴露的环氧树脂配方



　　能够提供 105℃、120℃ 和 155℃ 绝缘系统的设计

　　适用于不同温度的环氧树脂配方，包括一种适用于高达 155°C 的高温应用的材料。 非常适合安装在环境温度较高的机舱中的变压器。

　　

适用于不同工作温度的环氧树脂配方

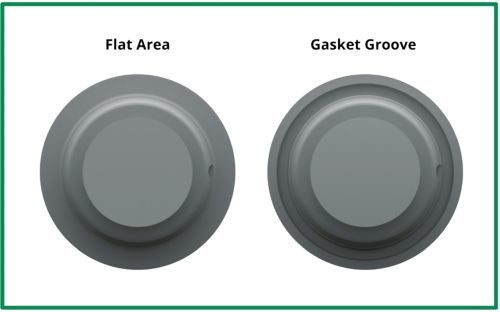

　　根据变压器和应用需求的密封选项

　　为满足不同的变压器密封设计，可提供带有平垫圈表面、垫圈固定槽的套管选项或适合与带有 O 形密封圈的机加工箱体表面一起使用的平垫圈表面。

　　

　密封方式选择

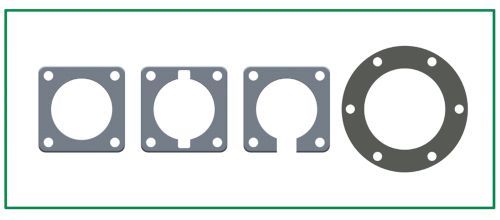

　　安装固定夹选择

　　

根据套管的设计和应用，调整或开发固定夹

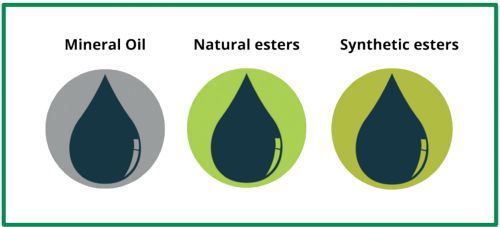

　　与矿物油、天然酯和合成酯等各种绝缘液兼容

　　环氧树脂衬套与当前可再生能源项目中使用的绝缘液范围兼容。

　　

环氧树脂套管兼容性
