变压器绕组气动调节升降袋


描述

变压器绕组气动调节升降袋

规格

长度120毫米-160毫米,厚度:2.5毫米-4毫米

应用

变压器绕组间隙升降

类型

软体调节袋


特征

无损调节


  • 产品描述
  • 型号参数
    • 商品名称: 变压器绕组气动调节升降袋
    • 规格1: 长度120毫米-160毫米,厚度:2.5毫米-4毫米
    • 应用: 变压器绕组间隙升降
    • 类型: 软体调节袋
    • 特征: 无损调节

    变压器绕组气动调节升降袋

    法国PRONAL VTR变压器绕组气动调节升降袋

    法国PRONAL VTR变压器绕组气动调节升降袋是一种替代吊装的方法,以插入/调整垫片插入绕组线圈。

    法国PRONAL VTR可以提供各种尺寸、厚度、工作压力(详细技术参数请再联系我们)

    法国PRONAL VTR插入到线圈之间然后充气,可平稳的提升线圈以插入或调节空间


    气动升降袋的尺寸:定制,根据变压器绕组尺寸

    气动升降袋调整的区间:(VTR2)适合插入绕组空间2mm及以上,(VTR3)适合插入绕组空间3mm及以上

    VTR2材质:特氟龙(外部),编织物(内部);适用于2mm绕组和以上,最大压力:3.5 bar

    VTR3材质:编织物(内和外部);适用于3mm绕组和以上,最大压力:5 bar

    宽度越大,升起的高度就越大。例如,对于80mm宽度而言,可以升高到4-5cm。绕组气动升降袋可以反复循环使用,主要用于升高绕组


    根据其特殊的产品特点,法国PRONAL VTR变压器绕组气动调节升降袋可有效防止:

    • 施加于线圈的压力可能引发的破坏
    • 对绝缘纸板的损坏
  • 靠垫尺寸:

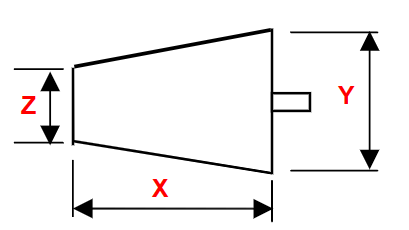

    垫子的配置是梯形的。放气厚度
    - VTR 3 约 3,5 - 4 毫米。
    - VTR 2 约 2,5 毫米。

    标准尺寸 :
         长度                最大宽度           最小宽度
    X mm / inch       Y mm / inch    Z mm / inch

    120 / 4.72            60 / 2.36          40 / 1.57
    120 / 4.72            70 / 2.75          50 / 1.96
    150 / 5.90            50 / 1.96          40 / 1.57
    160 / 5.90            80 / 3.14          50 / 1.96

    可提供定制尺寸:
    -最小小宽度 = 30 毫米 / 1.18 英寸
    -最小长度 = 50 毫米 / 1.96 英寸
